Hur påverkar vätskehastigheten värmeöverföringen i en rörformig värmeväxlare?

Inom området för industriell värmeöverföring spelar rörformiga värmeväxlare en central roll. Dessa enheter används i ett brett spektrum av tillämpningar, från kemisk bearbetning till kraftgenerering, för att effektivt överföra värme mellan två vätskor. En kritisk faktor som väsentligt påverkar prestandan hos rörformiga värmeväxlare är vätskehastigheten. I det här blogginlägget, som en erfaren leverantör av rörvärmeväxlare, kommer jag att fördjupa mig i hur vätskehastigheten påverkar värmeöverföringen i en rörformad värmeväxlare och utforska implikationerna av detta förhållande.

Grunderna i rörformiga värmeväxlare

Innan vi dyker in i vätskehastighetens inverkan på värmeöverföringen är det viktigt att förstå den grundläggande arbetsprincipen för rörformiga värmeväxlare. En rörformig värmeväxlare består av flera rör inrymda i ett skal. En vätska strömmar genom rören (rör - sidovätska), medan den andra vätskan passerar genom skalet runt rören (skal - sidovätska). Värme överförs från den heta vätskan till den kalla vätskan genom rörväggarna.

Värmeöverföringshastigheten i en rörformad värmeväxlare styrs av Newtons kyllag, som kan uttryckas som $Q = U×A×\Delta T_{lm}$, där $Q$ är värmeöverföringshastigheten, $U$ är den totala värmeöverföringskoefficienten, $A$ är värmeöverföringsarean och $\Delta T_{lm}$ är skillnaden mellan varma och kalla vätskor.

Vätskehastighetens inverkan på värmeöverföringskoefficienten

Rör - sidovätskehastighet

Vätskehastigheten på rörsidan har en djupgående inverkan på värmeöverföringskoefficienten på rörsidan ($h_t$). När vätskehastigheten på rörsidan ökar, ökar värmeöverföringskoefficienten i allmänhet. Detta beror på förändringarna i flödesregimen och gränsskiktets tjocklek.

Vid låga hastigheter är flödet laminärt. Vid laminärt flöde rör sig vätskan i parallella skikt, och värmeöverföring sker främst genom ledning inuti vätskeskikten. Gränsskiktet, ett tunt skikt av vätska intill rörväggen med låghastighetsvätska, är relativt tjockt i laminärt flöde. Detta tjocka gränsskikt fungerar som ett termiskt motstånd, vilket hindrar värmeöverföring.

När hastigheten ökar övergår flödet från laminärt till turbulent. Turbulent flöde kännetecknas av kaotisk vätskerörelse, vilket stör gränsskiktet. Det tunnare gränsskiktet i turbulent flöde minskar det termiska motståndet, vilket möjliggör effektivare värmeöverföring. Värmeöverföringskoefficienten i turbulent flöde kan vara flera gånger högre än i laminärt flöde.

Matematiskt kan Dittus - Boelter-ekvationen användas för att uppskatta värmeöverföringskoefficienten på rörsidan för turbulent flöde av vätskor med måttliga Prandtl-tal: $Nu = 0.023Re^{0.8}Pr^{n}$, där $Nu$ är Nusselt-talet, $Re$ är flödesregimen $Renolds-talet (\rho{ flödesregim, $Rejnolds-numret (\r) vd}{\mu}$, där $\rho$ är vätskedensiteten, $v$ vätskehastigheten, $d$ rördiametern och $\mu$ vätskeviskositeten), och $Pr$ är Prandtl-talet. Exponenten $n$ är 0,4 för uppvärmning och 0,3 för kyla. Från denna ekvation är det uppenbart att Nusselt-talet, och därmed värmeöverföringskoefficienten, är direkt relaterat till Reynolds-talet, vilket är proportionellt mot vätskehastigheten.

Skal - Side Fluid Velocity

På skalsidan ökar också värmeöverföringskoefficienten ($h_s$) genom att öka vätskehastigheten. Flödesmönstret på skalsidan är dock mer komplext jämfört med rörsidan. Vätskan på skalsidan strömmar runt rören och skapar en kombination av tvärflödes- och parallellflödesområden.

Högre skal - sidohastigheter främjar mer intensiv vätskeblandning och stör gränsskikten på de yttre ytorna av rören. I likhet med bieffekten av röret, minskar detta det termiska motståndet och ökar värmeöverföringshastigheten. Ändå kan designen på skalsidan, såsom rörlayouten (t.ex. triangulär eller kvadratisk delning) och förekomsten av bafflar, avsevärt påverka hur vätskehastigheten på skalsidan påverkar värmeöverföringen. Bafflar används för att rikta vätskan på skalsidan över rören, vilket ökar vätskehastigheten och turbulensnivån, vilket förbättrar värmeöverföringen.

Överväganden om tryckfall och hastighet

Även om en ökning av vätskehastigheten i allmänhet förbättrar värmeöverföringen, kommer det också med en avvägning: ökat tryckfall. Tryckfallet i en rörformig värmeväxlare är ett mått på den energi som krävs för att trycka vätskan genom systemet.

På både rörsidan och skalsidan är tryckfallet proportionellt mot kvadraten på vätskehastigheten (vid turbulent flöde). När hastigheten ökar ökar friktionskrafterna mellan vätskan och rörväggarna (rörsidan) eller rören och skalet (mantelsidan), vilket resulterar i ett högre tryckfall.

För stort tryckfall kan leda till flera problem. Det krävs kraftfullare pumpar eller kompressorer för att bibehålla önskad flödeshastighet, vilket ökar energiförbrukningen och driftskostnaderna. Dessutom kan höga tryckfall orsaka mekanisk belastning på värmeväxlarens komponenter, vilket potentiellt kan leda till för tidigt fel.

När man designar en rörformig värmeväxlare är det därför avgörande att hitta den optimala vätskehastigheten som maximerar värmeöverföringshastigheten samtidigt som tryckfallet hålls inom acceptabla gränser. Detta innebär ofta en noggrann avvägning mellan de två faktorerna, med hänsyn till applikationens specifika krav.

Applikationer och våra produkterbjudanden

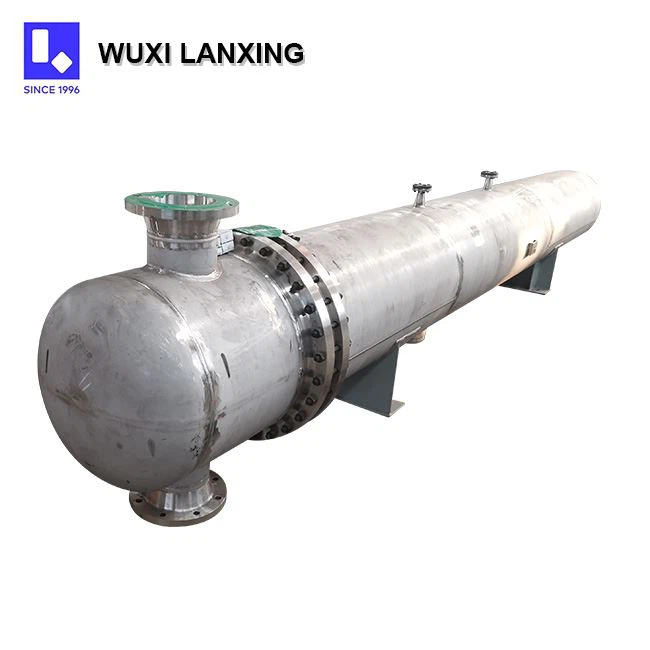

Vårt företag, som en pålitlig leverantör av rörvärmeväxlare, erbjuder en mängd olika typer av värmeväxlare för att möta olika industriella behov. För applikationer där hög temperatur och hög korrosionsbeständighet krävs rekommenderar vi vårSilikonkarbidskal och rörvärmeväxlare. Kiselkarbid är ett material känt för sin utmärkta värmeledningsförmåga och kemiska stabilitet, vilket gör det lämpligt för tuffa kemiska miljöer.

DeDubbelrörsvärmeväxlareär en enkel men effektiv design som ofta används i småskaliga applikationer eller för förvärmnings- och kylprocesser. Den består av två koncentriska rör, där en vätska strömmar genom innerröret och den andra genom ringen mellan de två rören.

För applikationer som involverar gas - till - vätska värmeöverföring, vårGas till vätskeskal och rörvärmeväxlareär ett idealiskt val. Denna typ av värmeväxlare är designad för att effektivt överföra värme mellan en gas och en vätska, med funktioner optimerade för de unika egenskaperna hos gas - flytande värmeöverföring.

Slutsats

Vätskehastigheten i en rörformig värmeväxlare har en betydande inverkan på värmeöverföringsprocessen. Genom att öka vätskehastigheten kan värmeöverföringskoefficienten förbättras, vilket leder till en högre värmeöverföringshastighet. Denna förbättring sker dock på bekostnad av ökat tryckfall, vilket måste hanteras noggrant.

Som leverantör av rörvärmeväxlare förstår vi vikten av att hitta rätt balans mellan värmeöverföringsprestanda och tryckfall. Vårt mångsidiga sortiment av värmeväxlare är designat för att tillhandahålla effektiva och pålitliga värmeöverföringslösningar för olika industriella tillämpningar. Om du är i behov av en rörformad värmeväxlare eller har några frågor angående värmeöverföringsoptimering, uppmuntrar vi dig att kontakta oss för en detaljerad diskussion och för att utforska hur våra produkter kan möta dina specifika krav.

Referenser

1. Incropera, FP, DeWitt, DP, Bergman, TL, & Lavine, AS (2007). Grunderna för värme- och massöverföring. John Wiley & Sons.
2. Kern, DQ (1950). Process värmeöverföring. McGraw - Hill.
3. Shah, RK, & Sekulic, DP (2003). Grunderna i värmeväxlardesign. John Wiley & Sons.
