Hur beräknar man värmeförlusten från en U-rörsvärmeväxlare?

Som en ansedd U-rörsvärmeväxlare har jag stött på många förfrågningar angående beräkningen av värmeförlust från en U-rörsvärmeväxlare. Den här bloggen syftar till att ge en omfattande guide om detta ämne, som erbjuder vetenskapliga och rimliga metoder för att hjälpa ingenjörer, tekniker och industrientusiaster att förstå och beräkna värmeförluster effektivt.

Förstå U-rörvärmeväxlare

Innan du fördjupar dig i värmeförlustberäkningen är det viktigt att förstå den grundläggande strukturen och arbetsprincipen för en U-rörvärmeväxlare. AU rörvärmeväxlare består av ett knippe U-formade rör inneslutna i ett skal. En vätska strömmar genom rören, medan den andra strömmar utanför rören i skalet. Värme överförs från den heta vätskan till den kalla vätskan genom rörväggarna.

U-rörvärmeväxlare används ofta i olika industrier, inklusive kemiska, petrokemiska, kraftgenerering och livsmedelsförädling, på grund av deras flexibilitet, enkla underhåll och förmåga att hantera högtemperatur- och högtrycksapplikationer. Du kan utforska mer om vårU-rörvärmeväxlarepå vår hemsida, som ger information om vårt produktsortiment och specifikationer.

Faktorer som påverkar värmeförlusten i U-rörsvärmeväxlare

Flera faktorer bidrar till värmeförlust i U-rörvärmeväxlare:

1. Temperaturskillnad: Ju större temperaturskillnaden mellan de varma och kalla vätskorna, desto högre hastighet för värmeöverföringen. Detta ökar dock också risken för värmeförlust till den omgivande miljön.
2. Ytarea: Ju större ytarea värmeväxlaren är, desto mer värme kan överföras. Men en större yta innebär också mer exponering för omgivningen, vilket leder till ökad värmeförlust.
3. Materialens värmeledningsförmåga: Materialen som används i konstruktionen av värmeväxlaren, såsom rören och skalet, har olika värmeledningsförmåga. Material med hög värmeledningsförmåga underlättar värmeöverföringen mellan vätskorna men kan också orsaka mer värmeförlust till omgivningen.
4. Isolering: Korrekt isolering kan avsevärt minska värmeförlusten. Otillräcklig eller skadad isolering gör att värme kan strömma ut från värmeväxlaren till den omgivande luften.

Beräkna värmeförlust

Värmeförlusten från en U-rörvärmeväxlare kan beräknas med följande metoder:

Metod 1: Använd den totala värmeöverföringskoefficienten (U)

Värmeöverföringshastigheten (Q) mellan de två vätskorna i en värmeväxlare kan beräknas med hjälp av följande ekvation:
[Q = U\times A\times\Delta T_{lm}]
där (U) är den totala värmeöverföringskoefficienten ((W/m^{2}\cdot K)), (A) är värmeöverföringsarean ((m^{2})), och (\Delta T_{lm}) är log - medeltemperaturskillnaden ((K)).

Log - medeltemperaturskillnaden beräknas enligt följande:
[\Delta T_{lm}=\frac{\Delta T_1 - \Delta T_2}{\ln(\frac{\Delta T_1}{\Delta T_2})}]
där (\Delta T_1) och (\Delta T_2) är temperaturskillnaderna mellan de varma och kalla vätskorna vid de två ändarna av värmeväxlaren.

För att beräkna värmeförlusten ((Q_{loss})) till omgivningen måste vi beakta värmeöverföringen från värmeväxlarens yttre yta till den omgivande luften. Detta kan uppskattas med hjälp av följande ekvation:
[Q_{loss}=h_{o}\times A_{o}\times (T_{s}-T_{\infty})]
där (h_{o}) är den konvektiva värmeöverföringskoefficienten för den yttre ytan ((W/m^{2}\cdot K)), (A_{o}) är värmeväxlarens yttre yta ((m^{2})), (T_{s}) är yttemperaturen på värmeväxlaren och (T_{\infty}) är.

Den konvektiva värmeöverföringskoefficienten (h_{o}) beror på faktorer som vätskeflödet runt värmeväxlaren (t.ex. naturlig eller forcerad konvektion) och ytegenskaperna. För naturlig konvektion i luft sträcker sig typiska värden för (h_{o}) från 5 - 25 (W/m^{2}\cdot K).

Metod 2: Energibalans

Ett annat tillvägagångssätt för att beräkna värmeförlusten är genom en energibalans. Värmetillförseln till den varma vätskan ((Q_{in})) bör vara lika med värmeeffekten till den kalla vätskan ((Q_{out})) plus värmeförlusten till omgivningen ((Q_{loss})).

[Q_{in}=m_{h}c_{p,h}(T_{h,in}-T_{h,out})]
[Q_{out}=m_{c}c_{p,c}(T_{c,out}-T_{c,in})]
där (m_{h}) och (m_{c}) är massflödeshastigheterna för de varma och kalla vätskorna ((kg/s)), (c_{p,h}) och (c_{p,c}) är den specifika värmekapaciteten hos de varma och kalla vätskorna ((J/kg\cdot K)), (T_{h,in}) och (T_{h,in}) och (T_{h, utloppstemperaturen för vätskan ((K)), och (T_{c,in}) och (T_{c,out}) är inlopps- och utloppstemperaturerna för den kalla vätskan ((K)).

Värmeförlusten (Q_{förlust}) kan sedan beräknas som:
[Q_{loss}=Q_{in}-Q_{out}]

Vikten av noggrann värmeförlustberäkning

Noggrann värmeförlustberäkning är avgörande av flera skäl:

1. Effektivitet: Genom att minimera värmeförlusten kan värmeväxlarens effektivitet förbättras, vilket leder till lägre energiförbrukning och kostnadsbesparingar.
2. Systemdesign: Kunskap om värmeförluster hjälper till att designa värmeväxlaren och tillhörande rörledningar och isoleringssystem.
3. Miljöpåverkan: Minskad värmeförlust bidrar till ett lägre koldioxidavtryck genom att spara energi.

Vårt produktsortiment

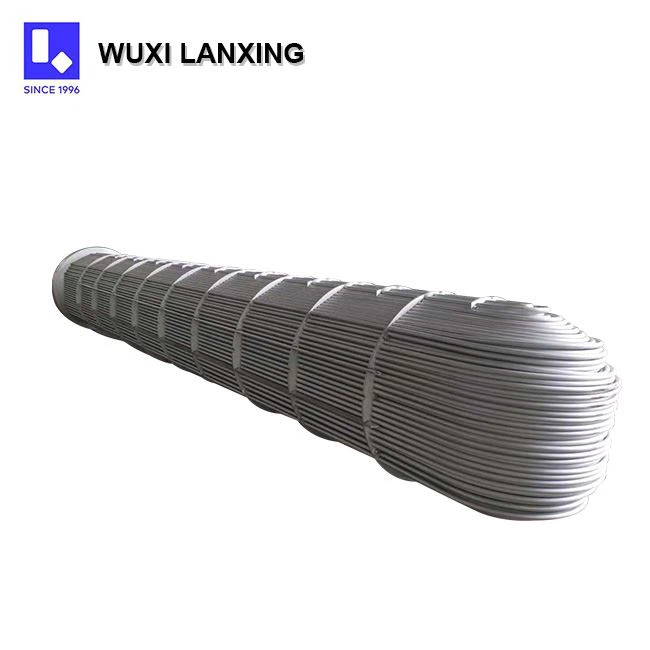

Förutom U-rörvärmeväxlare erbjuder vi ävenRörpaketvärmeväxlare för vätskor och gaserochVärmeväxlare med skal och rör i rostfritt stål. Dessa produkter är designade för att möta de olika behoven hos våra kunder i olika branscher. Våra värmeväxlare är tillverkade av högkvalitativa material och avancerade tillverkningstekniker för att säkerställa pålitlig prestanda och lång livslängd.

Kontakta oss för upphandling

Om du är på marknaden efter en U-rörsvärmeväxlare av hög kvalitet eller andra typer av värmeväxlare, inbjuder vi dig att kontakta oss för upphandlingsdiskussioner. Vårt team av experter är redo att hjälpa dig att välja rätt produkt för din specifika applikation, tillhandahålla detaljerad teknisk support och erbjuda konkurrenskraftiga priser.

Referenser

1. Incropera, FP, & DeWitt, DP (2002). Grunderna för värme- och massöverföring. John Wiley & Sons.
2. Kern, DQ (1950). Process värmeöverföring. McGraw - Hill.
3. Holman, JP (2002). Värmeöverföring. McGraw - Hill.
