Hur utformar man en fast rörark växlare för två flödesflöde?

Att designa en fast rörplåtvärmeväxlare för två flödesflöde är en komplex men ändå avgörande uppgift, särskilt när du tillgodoser olika industriella behov. Som en väl etablerad leverantör av fasta rörplåtvärmeväxlare har jag fått betydande erfarenhet inom detta område. I den här bloggen kommer jag att dela några viktiga aspekter av att utforma sådana värmeväxlare för två fasflöde.

Förstå två -fasflöden

Två - fasflödet avser flödet av en vätska som finns i två olika faser samtidigt, vanligtvis en vätska och en ånga. Detta kan förekomma i många industriella processer, såsom i kraftproduktion, kemisk bearbetning och kylning. När man hanterar två flödesflöde i en fast rörark växlare är det viktigt att förstå de unika egenskaperna hos denna typ av flöde.

Beteendet hos två -fasflöden är mycket beroende av faktorer såsom massflödeshastigheten, kvalitet (förhållandet mellan ångmassa och total massa) och tryck. När kvaliteten på de två fasblandningen ökar kan till exempel flödesmönstret förändras från bubblande flöde till snigelflöde, ringformigt flöde och dimflöde. Varje flödesmönster har olika värmeöverförings- och tryckfallsegenskaper, som måste beaktas under designprocessen.

Viktiga designöverväganden

Värmeöverföring

Den primära funktionen för en värmeväxlare är att överföra värme mellan två vätskor. När det gäller två -fasflöde är värmeöverföringsmekanismen mer komplex jämfört med enstaka fasflöde. Under kokning eller kondensationsprocesser spelar till exempel latent värmeöverföring en viktig roll.

För att exakt beräkna värmeöverföringshastigheten är det nödvändigt att använda lämpliga korrelationer. För kokande värmeöverföring kan korrelationer såsom Chen -korrelationen användas. Denna korrelation tar hänsyn till både nukleat kokande och konvektiva kokande effekter. Å andra sidan, för kondensationsvärmeöverföring, kan korrelationer som Nusselteorin för laminär filmkondensation vara en utgångspunkt, men mer avancerade korrelationer kan krävas för komplexa situationer.

Vid utformningen av värmeväxlaren har rörgeometri också en betydande inverkan på värmeöverföring. Till exempel kan användning av fina rör öka värmeöverföringsområdet och därmed förbättra den totala värmeöverföringskoefficienten. Utformningen av fenor måste dock optimeras noggrant för att undvika överdrivet tryckfall.

Tryckfall

Tryckfall är en annan kritisk faktor i utformningen av en fast rörark växlare för två fasflöde. Överdriven tryckfall kan leda till ökade pumpkraftkrav och kan till och med påverka hela systemets prestanda.

I två fasflöde består tryckfallet av friktionstrycksfall, accelerationstryckfall och gravitationstryckfall. Friktionstryckfall sker på grund av vätskans motstånd mot flödet längs rören och skalet. Accelerationstryckfallet är relaterat till förändringen i vätskehastigheten när fasen förändras. Gravitationstryckdroppen är betydande när flödet har en vertikal komponent.

För att beräkna tryckfallet används empiriska korrelationer vanligtvis. Till exempel används Lockhart - Martinelli -korrelationen i stor utsträckning för att uppskatta de två -fasfriktionstrycksfallen. Dessa korrelationer har emellertid sina begränsningar och kan behöva justeras baserat på de specifika driftsförhållandena.

Flödesfördelning

Uniform flödesfördelning är avgörande för effektiv värmeöverföring och för att förhindra lokal överhettning eller underutnyttjande av värmeväxlaren. I ett två -fasflödessystem kan det vara utmanande att uppnå enhetlig flödesfördelning på grund av de olika flödesmönstren och fasseparationstendenser.

Ett sätt att förbättra flödesfördelningen är genom korrekt inlopps- och utloppsdesign. Att använda flödesdistributörer eller bafflar kan till exempel hjälpa till att jämnt fördela de två fasblandningen över rören eller skalet. Dessutom kan värmeväxlarens orientering också påverka flödesfördelningen. Till exempel kan en horisontell värmeväxlare ha olika flödesfördelningsegenskaper jämfört med en vertikal.

Designsteg

Vätskeval och egenskaper

Det första steget i utformningen av en fast rörplåtvärmeväxlare för två flödesflöde är att välja lämpliga vätskor och bestämma deras egenskaper. Detta inkluderar fysiska egenskaper såsom densitet, viskositet, specifik värme och värmeledningsförmåga, samt termodynamiska egenskaper såsom mättnadstemperatur och entalpi.

Exakta egendomsdata är avgörande för tillförlitliga konstruktionsberäkningar. Dessa data kan erhållas från olika källor, såsom termodynamiska egenskapsdatabaser eller experimentella mätningar.

Initial storlek

Baserat på värmeöverföringskraven och fluidegenskaperna kan en första uppskattning av värmeväxlarstorleken göras. Detta innebär att beräkna det nödvändiga värmeöverföringsområdet. Den övergripande värmeöverföringskoefficienten, som är en funktion av röret - sidovärmeöverföringskoefficienter, måste också uppskattas i detta skede.

Den initiala storleken kan göras med hjälp av förenklade ekvationer eller genom att använda programverktyg som är specifikt utformade för värmeväxlardesign. Det bör emellertid noteras att detta endast är en första uppskattning, och ytterligare optimering krävs vanligtvis.

Detaljerad design

När den första storleken är klar kan en detaljerad design av värmeväxlaren utföras. Detta inkluderar bestämning av rörlayouten, rördiametern, rörlängden och antalet rör. Skaldimensionerna, baffelavståndet och baffeltypen måste också utformas.

Under den detaljerade designprocessen är det nödvändigt att utföra iterativa beräkningar för att optimera designen baserat på värmeöverförings- och tryckfallskraven. Detta kan innebära att du justerar designparametrarna och beräknar värmeöverföringshastigheten och tryckfallet tills en acceptabel design uppnås.

Fallstudier

Låt oss överväga ett fall där en fast rörark växlare används för ett kylsystem med två kylmedelsflöde. Kylmedlet kommer in i värmeväxlaren som en tvåfasblandning och genomgår kondens.

I detta fall analyserade designteamet först kylmedelsegenskaperna och värmeöverföringskraven. De använde lämpliga korrelationer för att beräkna värmeöverföringshastigheten och tryckfallet. Baserat på beräkningarna valde de en rörgeometri med fina rör för att förbättra värmeöverföringen.

Baffelkonstruktionen optimerades för att säkerställa enhetlig flödesfördelning och för att minimera tryckfallet. Efter flera iterationer av design och beräkningar designades en värmeväxlare som uppfyllde prestandakraven i kylsystemet.

Relaterade produkter

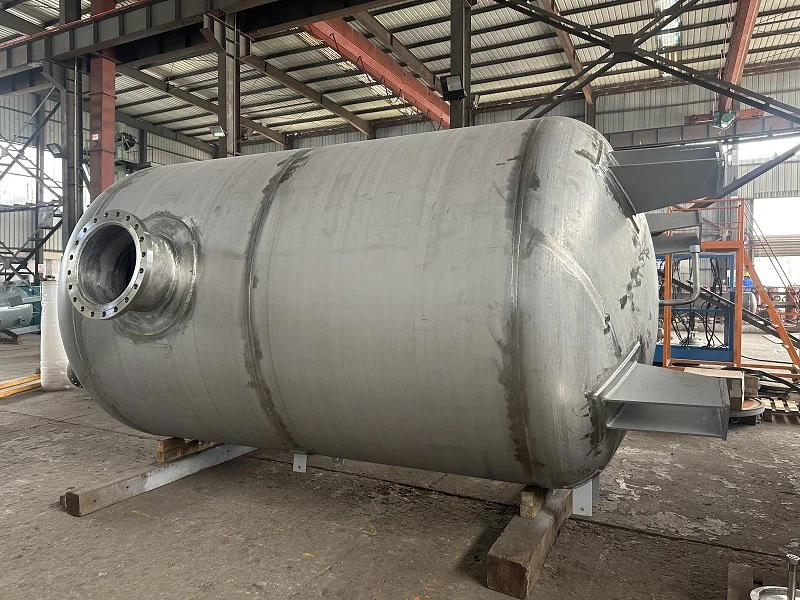

Som en fast rörlark värmeväxlarleverantör erbjuder vi också andra relaterade produkter. Till exempel har vi detVertikal lagringstanksom kan användas i samband med värmeväxlare i olika industriella processer. Dessutom vårVärmeväxlare för luftkompressorär utformad för att hantera värmen som genereras av luftkompressorer effektivt. Och vårSkal- och rörvärmeväxlare som används för petrokemisk industriär specifikt skräddarsydd för att uppfylla de krävande kraven i den petrokemiska industrin.

Kontakt för köp och förhandling

Om du är intresserad av våra fasta rörplåtvärmeväxlare eller andra relaterade produkter, inbjuder vi dig att kontakta oss för köp och förhandlingar. Vårt team av experter kan ge dig detaljerad produktinformation och hjälpa dig att hitta den lämpligaste lösningen för dina specifika behov.

Referenser

1. Incropera, FP, & DeWitt, DP (2002). Grundläggande värme och massöverföring. Wiley.
2. Shah, RK, & Sekulic, DP (2003). Grundläggande för värmeväxlardesign. Wiley.
3. Hewitt, GF, Shires, GL, & Bott, TR (1994). Bearbeta värmeöverföring. CRC Press.
