Vad är funktionsprincipen för en fast rörplåtsvärmeväxlare?

En värmeväxlare med fast rörplåt är en avgörande utrustning som används i många olika branscher för effektiv värmeöverföring. Som en ledande leverantör av dessa värmeväxlare är jag glad att dela med mig av arbetsprinciperna bakom denna enastående teknik.

Grundläggande komponenter

Innan du går in i dess arbetsprincip är det viktigt att förstå de primära komponenterna i en värmeväxlare med fast rörplåt. Huvuddelarna inkluderar ett skal, rör, tubplåtar, bafflar och inlopps- och utloppsmunstycken.

Skalet är ett stort cylindriskt kärl som inrymmer rören. Det ger en inneslutning för en av vätskorna som är involverade i värmeöverföringsprocessen. Rören, å andra sidan, är en bunt av rör med liten diameter som är fästa i båda ändar på rörplåtar. Rörplåtarna fungerar som skiljeväggar och separerar vätskan på skalsidan från vätskan på rörsidan. Bafflar är installerade inuti skalet för att rikta flödet av vätskan på skalsidan, vilket ökar turbulensen och förbättrar värmeöverföringseffektiviteten. Inlopps- och utloppsmunstyckena används för att införa och avlägsna vätskorna från värmeväxlaren.

Arbetsprincip: Vätskeflöde

Arbetsprincipen för en fast rörplåtsvärmeväxlare är baserad på överföring av värme mellan två vätskor vid olika temperaturer. En vätska strömmar genom rören (rör - sidovätska), medan den andra strömmar utanför rören i skalet (skal - sidovätska).

Låt oss anta att vi har en varm vätska och en kall vätska. Den heta vätskan kommer in i värmeväxlaren genom inloppsmunstycket på rörsidan. Den strömmar sedan genom rören och överför värme till rörväggarna. Under tiden kommer den kalla vätskan in i skalet genom inloppsmunstycket på skalsidan. Bafflarna inuti skalet tvingar den kalla vätskan att flöda i ett sicksackmönster runt rören. Detta ökar kontakttiden mellan den kalla vätskan och rören, vilket möjliggör effektivare värmeöverföring.

När den heta vätskan passerar genom rören, minskar dess temperatur gradvis när den förlorar värme till den kalla vätskan. Omvänt stiger den kalla vätskans temperatur när den absorberar värme från den heta vätskan. Så småningom lämnar den heta vätskan värmeväxlaren genom utloppsmunstycket på rörsidan vid en lägre temperatur, och den kalla vätskan lämnar skalet genom munstycket på mantelsidans utlopp vid en högre temperatur.

Värmeöverföringsmekanism

Värmeöverföringen i en fast rörplåtsvärmeväxlare sker huvudsakligen genom tre mekanismer: ledning, konvektion och strålning. Men i de flesta praktiska tillämpningar är ledning och konvektion de dominerande lägena.

Ledning sker inom rörväggarna. När den heta vätskan kommer i kontakt med rörens inre yta överförs värme från vätskan till rörmaterialet. Värmen leds sedan genom rörväggen till den yttre ytan, där den överförs till den kalla vätskan. Ledningshastigheten beror på rörmaterialets värmeledningsförmåga, tjockleken på rörväggen och temperaturskillnaden över rörväggen.

Konvektion sker på både rörsidan och skalsidans vätskor. På rörsidan skapar den heta vätskan som strömmar genom rören en konvektiv värmeöverföringskoefficient som bestämmer hur effektivt värme överförs från vätskan till rörväggen. På liknande sätt, på skalsidan, har den kalla vätskan som strömmar runt rören sin egen konvektiv värmeöverföringskoefficient. Värmeväxlarens totala värmeöverföringskoefficient är en kombination av dessa två konvektiva koefficienter och det ledande motståndet hos rörväggen.

Fördelar med fasta rörplåtsvärmeväxlare

Fasta tubvärmeväxlare erbjuder flera fördelar som gör dem till ett populärt val i många branscher. För det första är de relativt enkla i design, vilket innebär att de är lättare att tillverka, installera och underhålla jämfört med vissa andra typer av värmeväxlare. Denna enkelhet resulterar också i en lägre initial kostnad.

För det andra har de en hög värmeöverföringseffektivitet på grund av den stora ytan som tillhandahålls av rörbunten. Bafflarna inuti skalet förhöjer värmeöverföringshastigheten ytterligare genom att öka turbulensen hos skalsidans vätska.

Slutligen är värmeväxlare med fasta rörplåtar lämpliga för ett brett spektrum av applikationer, inklusive HVAC-system, kemiska processanläggningar, kraftgenerering och kylning. Oavsett om du behöver värma en kall vätska eller kyla en varm, kan en fast rörplåtsvärmeväxlare få jobbet gjort effektivt.

Tillämpningar i olika branscher

Inom den kemiska bearbetningsindustrin används fasta rörplåtsvärmeväxlare för olika ändamål, såsom uppvärmning och kylning av reaktanter, kondensering av ångor och återvinning av värme från industriella avfallsströmmar. Till exempel, i en destillationskolonn, kan en värmeväxlare användas för att kyla de överliggande ångorna och kondensera dem tillbaka till en vätska.

Inom kraftproduktionssektorn är dessa värmeväxlare avgörande för att kyla kondensorerna i ångkraftverk. Den heta ångan från turbinen kondenseras till vatten genom att värme överförs till en kylvattenkälla, som vanligtvis är en flod eller ett kyltorn.

Inom livsmedels- och dryckesindustrin används värmeväxlare med fasta rörplåtar för pastörisering, sterilisering och kylningsprocesser. De hjälper till att säkerställa livsmedelsprodukters säkerhet och kvalitet genom att upprätthålla lämpliga temperaturer under bearbetningen.

Jämförelse med andra typer av värmeväxlare

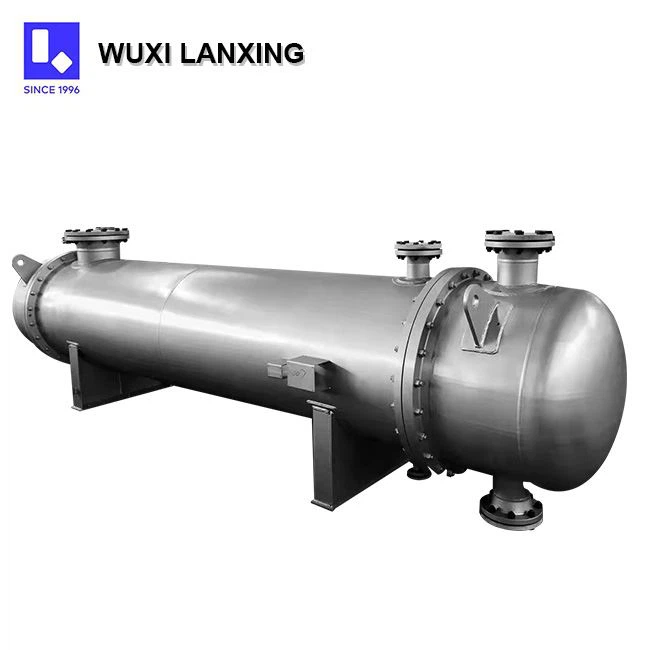

Det finns andra typer av värmeväxlare tillgängliga på marknaden, som t.exFinnsrörsvärmeväxlare,Högtrycksskal och rörvärmeväxlare, ochOljekylare värmeväxlare.

Flätade rörvärmeväxlare är utformade för att öka ytan för värmeöverföring, vilket är fördelaktigt när en av vätskorna har en låg värmeöverföringskoefficient. Högtrycksvärmeväxlare med skal och rör används i applikationer där högtrycksvätskor är inblandade. Oljekylare värmeväxlare, som namnet antyder, är speciellt utformade för att kyla olja i olika maskiner och utrustning.

Jämfört med dessa typer är värmeväxlare med fasta rörplattor mer lämpade för applikationer där temperaturskillnaden mellan de två vätskorna inte är extremt stor och där trycket är relativt lågt. De är också en kostnadseffektiv lösning för många industriella processer.

Underhåll och överväganden

Precis som all annan utrustning kräver värmeväxlare med fast rörplåt regelbundet underhåll för att säkerställa optimal prestanda. Med tiden kan nedsmutsning uppstå på rörytorna, vilket minskar värmeöverföringseffektiviteten. Nedsmutsning kan orsakas av avsättning av glödskal, korrosionsprodukter eller biologiskt material.

För att förhindra nedsmutsning är det viktigt att använda lämpliga vattenbehandlingsmetoder om värmeväxlaren hanterar vattenbaserade vätskor. Regelbunden rengöring av rören och skalet är också nödvändigt. I vissa fall kan mekaniska rengöringsmetoder som tubborstning eller hydraulisk rengöring användas. Kemisk rengöring kan också användas för mer envis nedsmutsning.

Ett annat övervägande är potentialen för termisk expansion. Eftersom rören och skalet är gjorda av olika material och utsätts för olika temperaturer kan termisk expansion orsaka stress och skador på värmeväxlaren. Korrekt design och installation bör ta hänsyn till detta för att säkerställa utrustningens långsiktiga tillförlitlighet.

Varför välja våra värmeväxlare med fast rörplåt

Som en pålitlig leverantör av värmeväxlare med fast rörplåt erbjuder vi högkvalitativa produkter som är designade och tillverkade för att uppfylla de högsta standarderna. Våra värmeväxlare är tillverkade av premiummaterial, vilket säkerställer hållbarhet och korrosionsbeständighet.

Vi har ett team av erfarna ingenjörer som kan skräddarsy värmeväxlarna efter dina specifika krav. Oavsett om du behöver en specifik storlek, design eller värmeöverföringskapacitet kan vi erbjuda en lösning som passar dina behov.

Dessutom erbjuder vi utmärkt service efter försäljning. Vårt tekniska supportteam finns alltid tillgängligt för att svara på dina frågor och ge hjälp med installation, underhåll och felsökning.

Om du är på marknaden för en fast rörplåtsvärmeväxlare rekommenderar vi att du kontaktar oss för mer information. Vårt säljteam är redo att diskutera ditt projekt och ge dig en detaljerad offert. Vi ser fram emot möjligheten att arbeta med dig och hjälpa dig att uppnå dina mål för värmeöverföring.

Referenser

• Kern, DQ (1950). Process värmeöverföring. McGraw - Hill.
• Incropera, FP, & DeWitt, DP (2002). Grunderna för värme- och massöverföring. Wiley.
• Shah, RK, & Sekulic, DP (2003). Grunderna i värmeväxlardesign. Wiley - Interscience.
